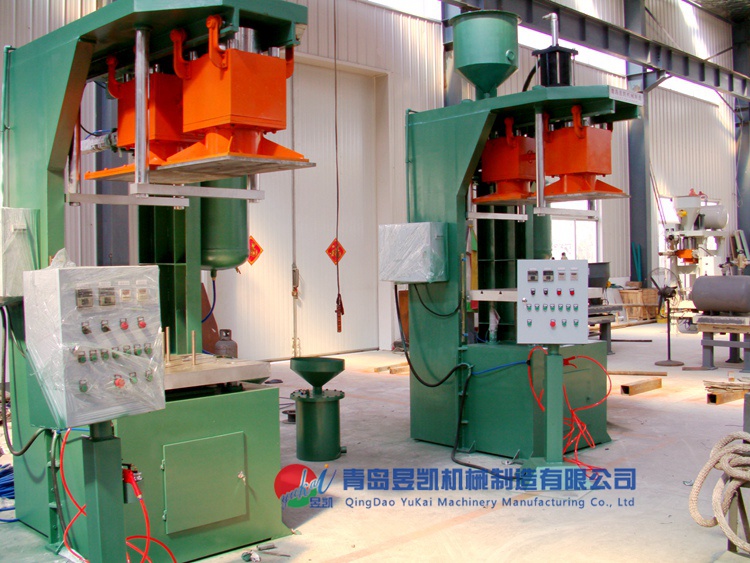

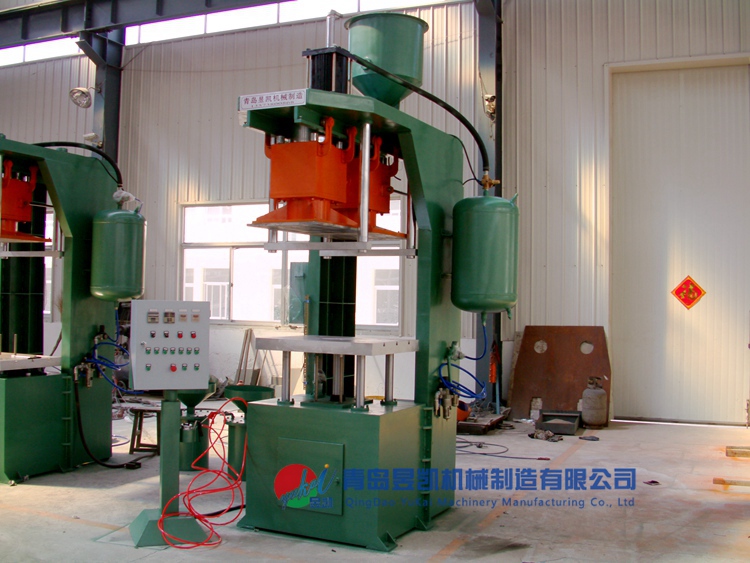

ZH87系列热心盒射芯机

ZH87系列热心盒射芯机


ZH87系列热心盒射芯机


ZH87系列热心盒射芯机


ZH系列全自动水平射芯机为水平分型热芯盒全自动射芯机,适用于酚醛树脂覆膜砂制芯(型)。ZH系列全自动水平射芯机的动作均由PLC(可编程序控制器)控制,可自动完成以下动作:

合模→砂筒前进→射头压紧→射砂→排气→射筒松开→射筒后退→延时固化→顶芯并开模→(人工)取出砂芯等动作。

可实现单调自动、手动。各动作之间设置了互锁关系,由接近开关确定各动作的位置,确保操作安全。模具温度控制采用数显式温控仪自动控温,控温范围0—400℃可根据工艺要求调节设定温度。射砂时间、固化时间继电器控制,工艺参数可调。

驱动方式可根据要求选择全气动、液压驱动或气动与液压联合驱动。


主要技术参数:

ZH系列水平分型射芯机技术参数(冷、热两用水平分型)

项目\机型

ZH750

ZH870

ZH1080

模具最小厚度(mm)

280

280

280

合模行程(mm)

300

300

300

最大砂芯重量(kg)

20

25

35

砂斗容积(kg)

200

200

300

加热方式

电加热/三乙胺

电加热/三乙胺

电加热/三乙胺

电加热功率(kw)

25

30

45

操作方式

半自动/自动

半自动/自动

半自动/自动
