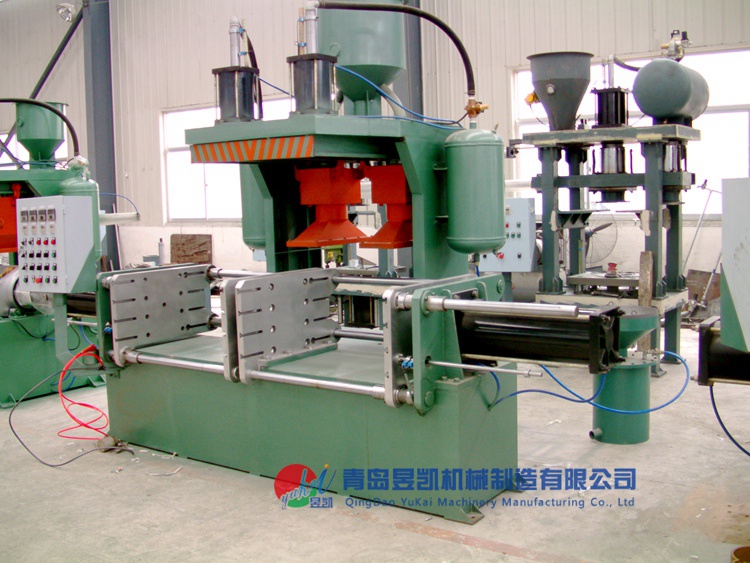

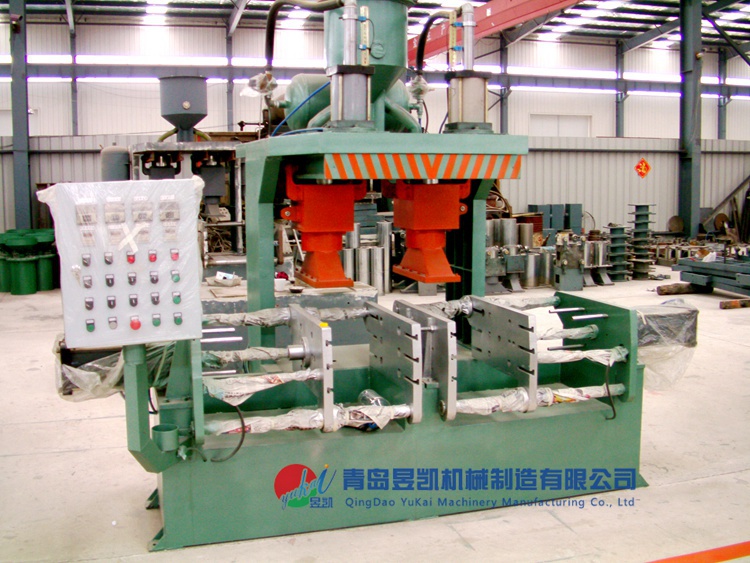

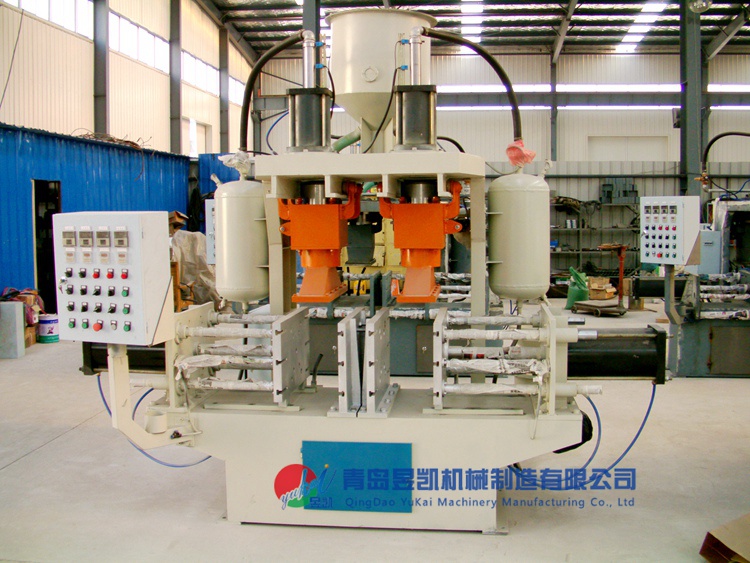

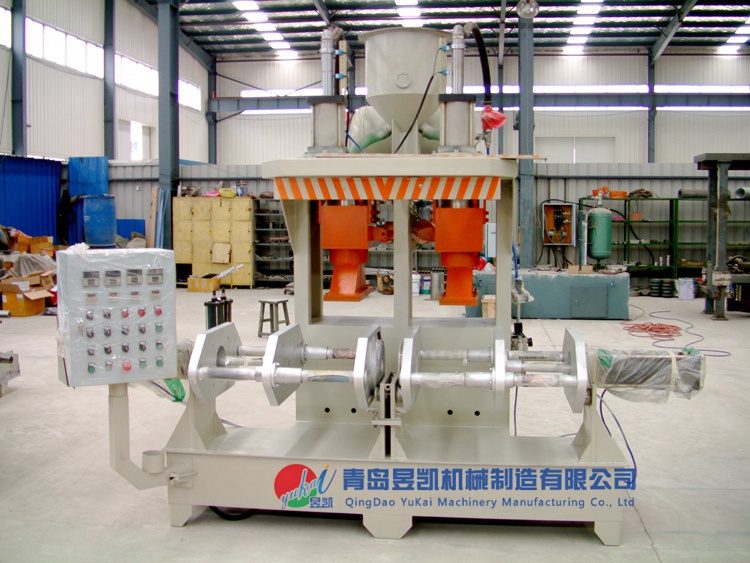

ZH86系列热芯盒射芯机

ZH86系列热芯盒射芯机


ZH86系列热芯盒射芯机


ZH86系列热芯盒射芯机


ZH86系列热芯盒射芯机


ZH86系列热芯盒射芯机


ZH86系列热芯盒射芯机是采用覆膜砂射制砂芯设备。可射制各种模板尺寸范围内和最大射砂重量范围内的实心砂芯。本机涉及两个射头采用射砂筒往返直线移动完成加砂和射砂动作。根据用户模具不同两个射头既可以同时动作又可以单个运行动作,可以同时安放两付不同模具,又可以一边安放一付不同模具进行生产,操作方便快捷,生产率高。采用热芯盒腹膜砂保证砂芯质量。本机开合模方式为垂直分型,可设中间定模,左右开合模。动模左右各有一套开合模气缸,可分别安装两付模具,由动模左右合模来完成。开模到位撞上死顶杆,即顶出砂芯。


主要技术参数:

机型Model

项目Project

ZH8610

ZH8615

ZH8617

模具最大尺寸

620×280

620×420

700×450

砂斗容量

200Kg

200KG

200KG

最大砂芯重量

20Kg

18KG

  25KG×2

驱动方式

气动

气动

气动

操作方式

手动/单周

手动/半自动

手动/自动

气动系统压力

0.55~0.65Mpa

  0.55~0.6Mpa

气动

射砂压力(可调)

0.3~0.45Mpa

0.3~0.4 Mpa

0.3~0.4 Mpa

加热方式

电加热

电加热

电加热

加热功率

25KW

25KW

40KW

总电源

AC380v/50Hz  三相

AC380v/50Hz  三相

AC380v/50Hz  三相

使用砂芯

酚醛树脂覆膜砂

酚醛树脂覆膜砂

酚醛树脂覆膜砂
